環境監測系統的設計研發是一個十分復雜的工程，尤其是網絡模塊的配置方面，涉及著很多細節性的東西。今天次永飛在這里就環境監測系統網絡模塊的配置為大家詳細介紹一下。
1.環境監測系統以太網Internet模塊：

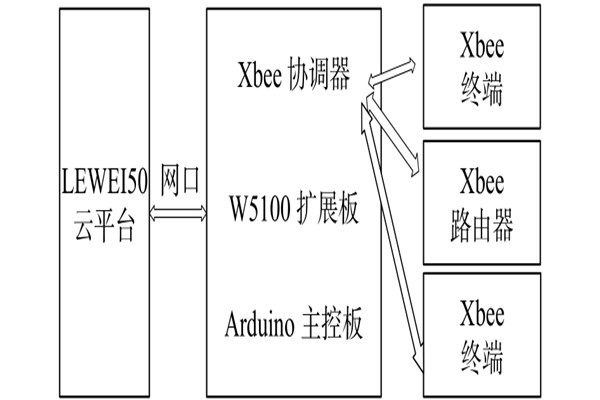

以太網Internet模塊通過Xbee協調器收發Xbee終端各傳感器數據采集信號，并利用以太網模塊W5100轉發到LEWEI50云服務器數據庫中，通過Internet可實現在線實時監控，主要由Arduino Uno主控板、Xbee pro S1無線模塊、Arduino Xbee擴展板、W5100網絡擴展模塊組成，結構示意圖如圖所示。
2.環境監測系統自組網Xbee模塊：
Zigbee網絡中包含有3種不同類型的基本節點：協調器、路由器和終端。通過Xbee模塊進行Zigbee自組網，并采用API模式通信，所發送或接收的數據將封裝成API幀格式，各Xbee終端通過固定的數據幀發送傳感器數據給Xbee路由器或協調器，最終通過以太網將數據信息轉送給環境監測系統。同時，各Xbee終端也監聽Xbee協調器來自服務器云平臺的控制命令。通過XCTU軟件對Xbee模塊配置不同參數來定義Zigbee網絡中的不同類型，并設置共同的PAN ID保證模塊間的數據傳輸。
次永飛將環境監測系統網絡模塊的配置分為以太網Internet模塊和自組網Xbee模塊配置來為大家介紹，大家可以詳細了解一下其中的數據傳輸。
