現在環境監測逐漸走進了人們的生活當中，不再是遙不可及的東西，但是對于環境監測系統，很多人知之甚少，今天三水環境監測公司在這里就系統的整體架構及功能實現分別為大家介紹一下。
1.整體架構

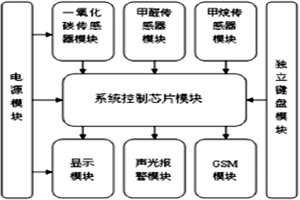

整個環境監測系統的框架由六大模塊組成，每個模塊都有自己對應的功能：
（1）控制模塊
該模塊采用的是ATmega16單片機設備，它可以大大地提高系統代碼的運行效率，比一般的控制模塊提高約10倍以上的數據吞吐率。
（2）顯示電路
其選用了LCD12864顯示屏，為中文字庫型系統，適用于中國居民使用，電路可以將處理后的結果顯示在屏幕上，給用戶直觀的感受。
（3）電源模塊以及報警模塊
電源模塊采用USB供電，具有方便使用、節約用電的效果；報警模塊則采用普通的蜂鳴器和發光二極管，在有害氣體濃度超出指標時進行報警，報警模式為發光和聲響交替，能夠起到提醒用戶的作用。
（4）傳感模塊
其內部安裝有感應不同氣體濃度的傳感器，可以對環境中有害氣體的濃度進行感應，傳感器再將得到的信息傳遞給單片機，而單片機會把信息傳遞給報警器和顯示屏幕，讓整個環境監測系統得以循環運行。
（5）獨立鍵盤模塊
該模塊設立了3個鍵來檢測有害氣體的濃度狀況并將其，另外還設有其他的鍵可重啟整個系統，使得系統可以反復地進行。
（6）GSM模塊
該模塊選用了SIM900A芯片，其主要功能是在濃度達到限定值后，將已設定好的通知短信發送給用戶，以此來通知用戶環境中有害氣體的濃度達到限定值，并做出相應的處理。
2.功能實現
該環境監測系統分為6個模塊，各個模塊相互獨立又相互聯系。系統啟用后，傳感器開始工作將收集到的信息傳遞給單片機，單片機將信息處理了以后再將信息顯示在顯示屏上，如果超標的話，報警器會開始工作，這樣就構成了一個完整的系統，該環境監測系統的功能得以實現。
以上內容便是環境監測系統整體架構及功能實現流程，大家可以簡單了解一下，對于整個環境監測項目會有更加清晰的認識。
