在環境監測系統的設計與運行中，電源電路的部署是很重要的一部分內容，關系著整個系統的命脈。而電源電路的部署也是比較復雜的，今天三水環境監測公司就環境監測系統電源電路的部署為大家詳細介紹一下。
在環境監測系統中，空氣傳感器輸出的電流是nA級的極微弱電流，電源電壓的微小波動會對測量結果產生較大影響。因此空氣測量終端對電源有相當高的要求。本文中，設計一個兩級的降壓電源，提供穩定的5.0V和3.3V電壓?？諝鉁y量終端以12V可充放電鋰電池作為供電電源，設計以LM2596芯片為核心的第一級降壓電路，將12V的電壓降壓到5.5V。第一級的5.5V電壓仍然具有一定的紋波，不適合直接給高精度測量系統供電。因此再設計兩個以SPX3819芯片為核心的二級降壓電路，將電壓轉化為3.3V和5.0V的穩定電壓，分別給數字電路和模擬電路供電。

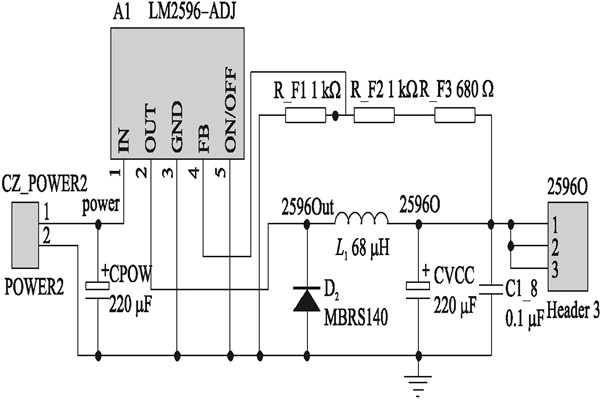

環境監測系統以LM2596芯片為核心的第一級降壓電路原理圖如圖所示。
由12V電源給芯片LM2596供電，輸出電容CVCC和C1_8除了起到輸出濾波作用外，還提高穩壓環路穩定性，R_F1、R_F2和R_F3是反饋電阻，用來調節輸出電壓，2引腳為輸出，其輸出電壓表達式為:
VOUT=VREF×(1+(R_F2+R_F3)/R_F1)
式中:VREF為內部參考基準源，VREF=1.23V。本文設置輸出電壓為5.5V。

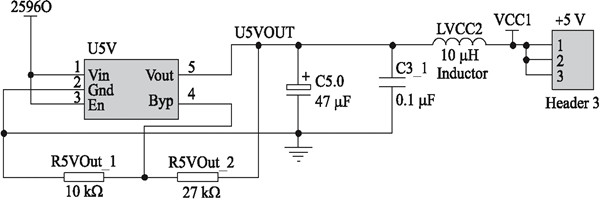

第二級5V模擬電源降壓電路，以SPX3819芯片為核心，把5.5V電壓作為輸入，并降至5V電壓供給空氣濃度測量電路的nA級微弱電流放大電路。SPX3819芯片5V降壓電路原理圖如圖所示。
圖中SPX3819芯片的1腳是該降壓電路的輸入引腳，2腳接地，3腳是使能端，4腳連接的電阻R5VOut_1和電阻R5VOut_2作用是調節5腳輸出電壓為5V，去耦電容C5.0和C3_1主要是起濾波作用，使電壓穩定輸出，電感LVCC2為防止電流突變對芯片的電源和地造成干擾。第二級5V模擬電源降壓電路可以提供高穩定性的5V電壓，從而保證環境監測系統微弱電流放大電路的信號穩定性。
