整個環境監測系統結構十分復雜，單就電路而言，有著主控模塊電路、加熱電路、溫度檢測電路等，關于主控模塊電路和加熱電路，在之前的文章中已經介紹過了，大家有興趣的可以去看看，這里就不再過多介紹了。三水智能化環境監測公司在這里主要為大家介紹一下環境監測系統的溫度檢測電路。

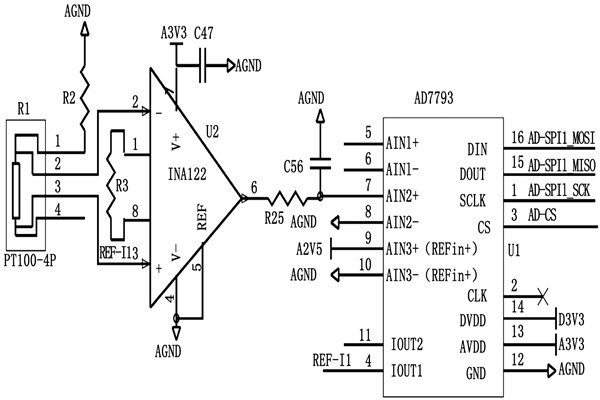

溫控控制包含三路溫度控制，一路用于控制熱解吸管的溫度，一路用于控制電磁四通閥的溫度，最后一路用于控制管線的溫度。溫控模塊主要包括熱解吸管、閥、管線加熱模塊和熱解吸管、閥、管線溫度檢測模塊。環境監測系統設計的溫度檢測電路如圖所示。
環境監測系統溫度檢測模塊采用三線制PT100鉑電阻將溫度信號轉換為電壓信號，使用精密儀用放大器AD620進行信號放大，選用了采用Σ-Δ調制技術的24位多通道AD7793器件實現模數轉換。AD7793器件集成有高精度恒流源、濾波器等，具有自校準、系統校準功能，可以消除零點、滿量程誤差及溫度漂移的影響。為了防止PT100由于自發熱而影響測量精度，所以激勵電流源通常選為數百微安，在此設定為210微安，最終溫控精度達到正負0.1 ℃。
環境監測系統溫度檢測電路的工作原理是：采用恒流源對PT100鉑電阻施加恒穩電流，PT100兩端的差分信號經儀用放大器INA122放大濾波后，直接輸入A/D轉化器AD7793中。
文中為大家介紹了環境監測系統溫度檢測電路的運行方式和基本工作原理，大家可以圖文結合了解一下。
