現在環境監測行業的發展逐漸步入正軌，市場上的環境監測系統越來越多，功能強大。那一個開源環境監測系統的硬件模塊是怎樣的呢？今天三水智能化環境監測公司為大家說一說其硬件模塊的基本組成。

1.單片機控制模塊

Arduino是一個開源的、擁有簡單輸入/輸出的電路板，它沿用了Processing語言的開發環境。Arduino的硬件部分由一個小型的微處理器和一個電路板組成，Arduino上有14個數字IO引腳、6個模擬輸入引腳、6個模擬輸出引腳，得以滿足用戶的各種需求。

2.污染物監測模塊

環境監測系統采用的是夏普光學灰塵傳感器對空氣中所含的污染物進行監測。對模擬口接收到的數據進行處理，令表征空氣質量值與模擬口輸入值V成一定的關系見式（1）。通過分析比對質量的數據，得到被測環境中的空氣質量等級，規定質量簡寫為q，當0<q<150時，被測環境空氣質量等級為優秀，當150<q<450時，被測環境空氣質量等級為良好，當450<q<1050時，被測環境空氣質量等級為差，當q>1050時，被測環境空氣質量等級為極差。

q=[（V/1024）-0.0356]×120000×0.035（1）

3.WiFi模塊

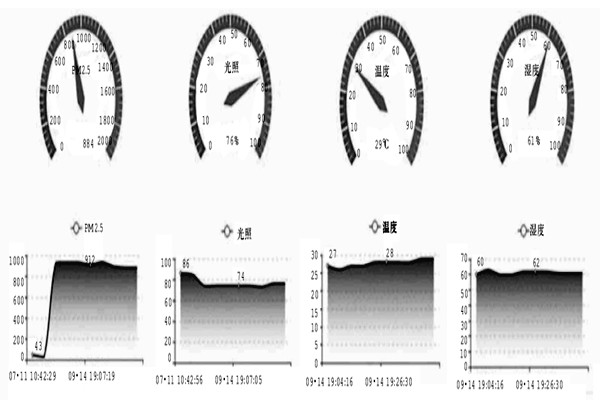

在環境監測系統中將ESP8266搭載在Arduino上使用，從而能夠在環境中建立起Arduino單片機以及OneNET物聯網平臺之間的聯系。OneNET開放的第三方接口可以使ESP8266WiFi模塊傳輸數據到云端儲存分析，以在OneNET中創建的儀表盤和曲線圖為媒介，構建實時污染物質量監測平臺。客戶端或監測點可以通過網頁進入OneNET平臺進行訪問，從而實現環境實時監測。

綜上所述，一個開源環境監測系統的硬件模塊應該包含單片機控制模塊、污染物監測模塊以及WiFi模塊，缺一不可。
