隨著環境監測市場的擴大，人們對于其中環境監測系統的認識越來越多。眾多周知，整個環境監測系統是結構復雜的，今天三水智能化環境監測公司為大家講解一種簡易版的環境監測系統，該系統的設計有著七大基本要求。

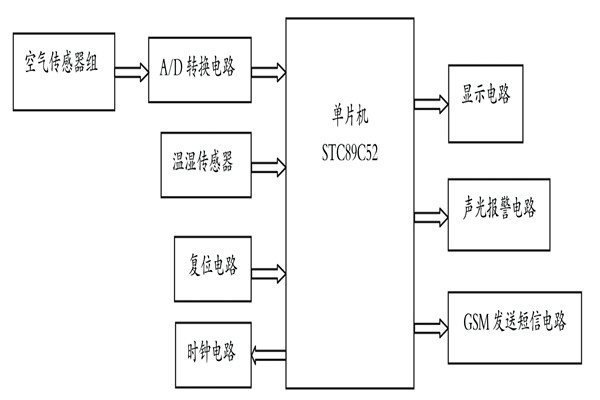

1.環境監測系統使用STC89C52單片機芯片、MQ-2煙霧傳感器、PM2.5粉塵傳感器、DHT11溫濕度傳感器、A/D轉換器ADC0832，液晶顯示器LCD1602、GSM模塊和報警電路組成。
2.環境監測系統采用MQ-2煙霧傳感器監測可燃?xì)怏w或煙霧濃度，PM2.5粉塵傳感器監測空氣參數給ADC0832模數轉換芯片，AD0832將模擬量裝換成數字量傳送給單片機；采用DHT11溫濕度傳感器監測溫濕度信號給單片機。
3.環境監測系統采用LCD1602液晶屏顯示煙霧濃度、PM2.5粉塵數據、溫度和濕度及各個指標的閥值。
4.四個按鍵：按鍵1為“設置”、按鍵2為“加”、按鍵3為“減”、按鍵4為“確定”。按鍵可以設置煙霧的上限值、粉塵的上限值和溫濕度的上下限值，設置值存儲到單片機內部的EEPROM中，實現掉電存儲，設置的值掉電不丟失。
5.當煙霧濃度高于上限，或粉塵數據超過上限時，或溫濕度值低于下限或高于上限時，相應的LED指示燈亮，同時蜂鳴器響，實現聲光報警。
6.環境監測系統采用GSM模塊發送短信，將環境監測數據和設定閾值通過GSM模塊發送短信給手機，提示注意。
7.盡量使用較少的元器件。
以上內容便是簡易環境監測系統基本的七大設計要求，大家可以先簡單了解一下。不難發現，該系統的設計是比較簡單的，但是具備基本的環境監測功能。
