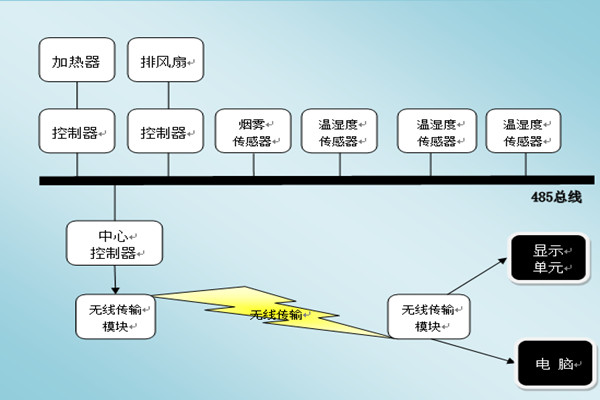

在環境監測系統的結構組成中，有很多數據模塊，其中信息顯示與傳輸模塊有三個，分別是數據信息傳輸模塊、TFT現場顯示模塊以及無限終端信息顯示。下面大家一起具體了解一下這三個信息顯示與傳輸模塊吧。
1.數據信息傳輸模塊
環境監測系統選用高速、低耗、低成本的2.4G赫茲無線收發芯片。此芯片匯集雙向通信鏈路層，需要較大的RAM，系統融合了ESP的Wi-FiMCU控制模塊和Wi-Fi通信芯片具有體積小、信號穩等優勢。環境監測系統在收集、分析、處理數據的過程中，通過Wi-Fi將數據送達外網服務器，移動終端設備或PC端設備通過外網服務器接受相關信息，進而完成遠程室內空氣監控。
2.TFT現場顯示模塊
TFT彩色液晶屏幕是環境監測系統的重要顯示設備，具備高亮度、高清晰、高速度等優勢，通過STM32的可用引腳，基本可以實現IO資源的有效運用，并確保速度較高的刷新頻率。環境監測系統中TFT屏幕作為系統唯一的顯示部位，通過共行信號線顯示數據、傳送數據。此外，在用戶對環境監測系統進行待機設置后，TFT顯示模塊可自動展開待機功能。
3.無限終端信息顯示
TFT液晶顯示器受空間制約嚴重，用戶只有在室內才可對室內環境進行監測。為提高用戶對環境監測系統使用便捷度，構建無線終端信息顯示功能。系統監測數據信息，通過Wi-Fi無線網絡傳送至用戶移動終端或PC終端。同時，中央控制模塊中Wi-Fi利用服務器將數據信息傳送到具體地點，進而完成對室內環境的遠程監管。
本文對于環境監測系統三大信息顯示與傳輸模塊的介紹已經十分詳細了，大家可以簡單了解一下，明確環境監測系統運行過程中的信息顯示與數據傳輸。
