環境監測系統所選取的傳感器主要有溫、濕度傳感器，空氣傳感器和PM2.5傳感器。PM2.5的監測采用的是光學空氣質量傳感器GP2Y1010AU0F，傳感器內部有紅外線發光二極管和光電晶體管，通過對角安放使光電晶體管能夠監測到氣室中塵埃顆粒的反射光的光照強度。

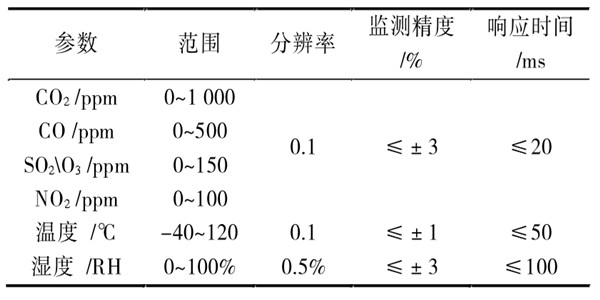

在環境監測中，空氣監測通常使用對應的空氣傳感器，其中電化學傳感器是用于監測空氣時使用最多、技術最完善、監測性能最好的方法，該環境監測系統就是采用各類空氣的電化學傳感器。選取的傳感器應具有良好的分辨率、監測精度等參數，空氣電化學傳感器的主要技術指標見下表。

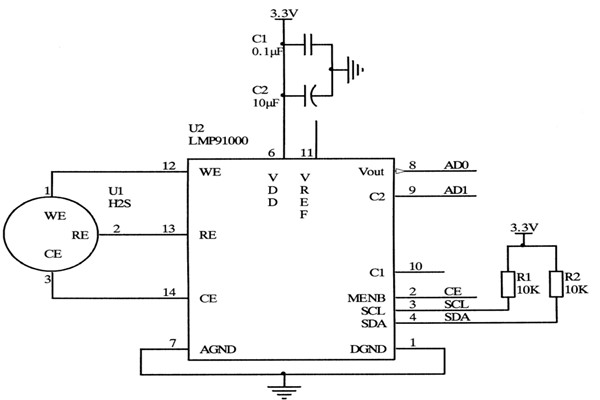

為保證環境監測系統采集數據的準確性，使用電化學傳感器時，需每隔一段時間對其進行校準調零，系統選用TI公司生產的一款新型可編程電化學模擬前端芯片LMP91000。LMP91000芯片通過編程控制增益和溫度補償，能夠完成傳感器的自動調零和智能校準，能很大程度上提高環境監測結果的精度，調理電路具體如圖所示。
電路的數字接口部分與控制器的ADC和I2C（SCL和SDA）接口相連，可直接讀取傳感器輸出信號以及實現芯片的控制。
