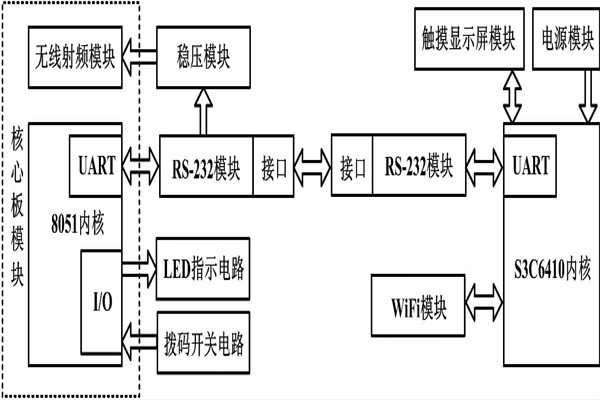

環境監測系統嵌入式無線網關硬件設計圖如圖所示。

環境監測系統嵌入式無線網關可以看成是銜接ZigBee網絡與WiFi網絡的橋梁。它以S3C6410嵌入式微處理器為中心，由CC2530 ZigBee收發模塊、雷凌WiFi模塊及觸摸顯示屏等共同組成。其中，S3C6410嵌入式微處理器完成數據的轉發、協議轉換、任務調度、設備管理及界面顯示等任務。CC2530 ZigBee收發模塊主要完成ZigBee終端的數據接收。雷凌WiFi模塊具備軟接入點AP(access point)的功能，可以將嵌入式無線網關切換至AP模式，通過WiFi網絡將數據發送到遠處監控終端。觸摸顯示屏可以直觀顯示環境質量狀況，從而可以在環境質量狀態不好的情況下迅速采取必要的措施。
