在環境監測系統的應用中，會涉及到很多軟硬件模塊，單就網絡模塊來說，也有很多構造，其中，GPRS模塊是很關鍵的一部分。今天三水環境監測公司就環境監測系統對于GPRS模塊的利用為大家分析一下。

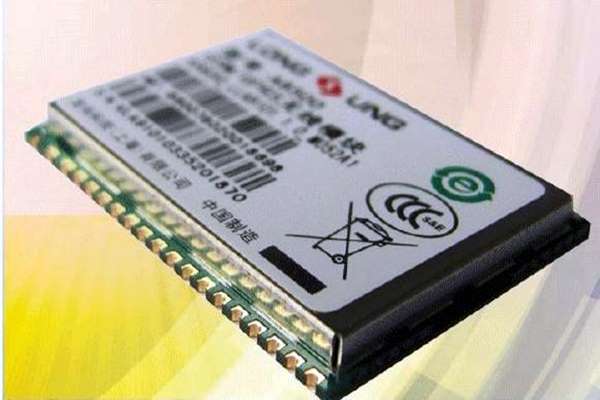

環境監測系統的GPRS網絡部分主要由SIM900A模塊、MSP430G2553微處理器、E2PROM芯片和電源部分組成。GPRS模塊選用SIMcom公司生產的工業級雙頻模塊SIM900A，由于該型號模塊內部集成有TCP/IP協議棧，可以通過單片機發送AT指令來控制模塊將原始數據轉換成TCP/IP數據包進行傳送。SIM900A模塊的工作電壓為3.8V，當模塊以最大功率發射時，供電電流的峰值能達到2A，為了避免由此造成的電壓跌落而導致模塊出現重啟等異常狀況，在模塊的電源輸入端采用可調輸出型開關穩壓芯片，這里選用LM2596芯片作為穩壓芯片，可以輸出小于37V的各種電壓，輸出電流驅動能力強，可以輸出的瞬間最大驅動電流達到3A，且具有較強的抵抗電壓跌落的能力，完全滿足該電路的設計要求，通過在電壓輸出端口并聯多個470μF的大電容，來進一步保證電壓輸出端口得到穩定的電壓。
環境監測系統對于GPRS模塊的利用大致就是如此，GPRS網絡部分在整個系統中的作用是十分明顯的，尤其是電力應用方面，成效顯著。
