環境監測系統由數據采集終端和上位機PC端組成。數據采集終端通過將定期搜集到的數據發送到上位機端，由PC端對其數據進行綜合分析處理。

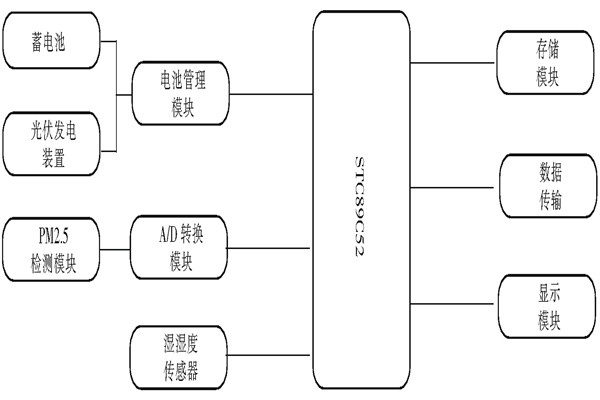

環境監測系統的數據采集終端由中央處理器STC89C52單片機、電源模塊、電源管理模塊、環境監測模塊、數據存儲模塊、數據傳輸模塊、顯示模塊組成。下圖為環境監測公司為大家?guī)淼幕緢D解。
中央處理器STC89C52實現對數據的處理、分析，以及對設備的管理。環境監測系統的數據采集終端采用蓄電池供電，蓄電池采用太陽能光伏發電裝置對蓄電池進行充電。
環境監測模塊由PM2.5監測模塊，濕溫度監測模塊、數據轉化模塊即A/D模數轉換器組成。PM2.5監測傳感器對環境質量進行監測，通過A/D模數轉換器將數據轉化數字信號后送入單片機，濕溫度傳感器采用數字式傳感器，其直接將數據送入單片機STC89C52。
環境監測系統的存儲模塊將單片機處理后的數據記錄到儲存單元，并由數據傳輸模塊對其數據進行周期性處理，周期由程序設定。顯示模塊采用結構簡單的數碼管組成，由單片機對搜集到的數據和設定等級進行比較判斷，將環境質量等級分級顯示。
