中央處理器單片機為整個數據收集中心的“心臟”，黃瓊芳根據環境監測系統所需要，對比了一些市場上常用的單片機，最終決定STC公司生產STC89C52型單片機，該單片機的性能優越，性價比高，耗電量少。

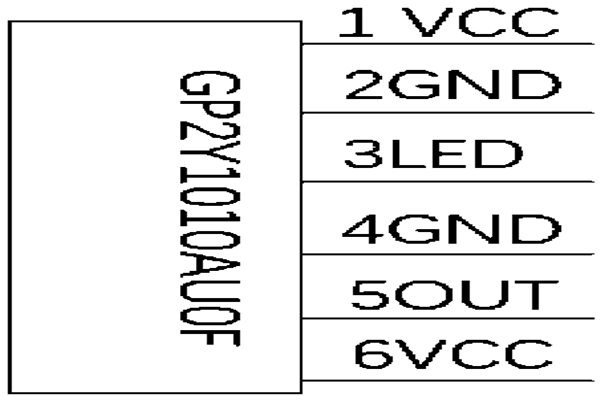

環境監測系統PM2.5檢測模塊選用夏普公司的GP2Y1010AU0F型號的灰塵傳感器。其功耗低，最大工作電流為20mA，工作方式為單脈沖，尺寸較小，工作度適應范圍廣，工作穩定，引腳圖如圖所示。

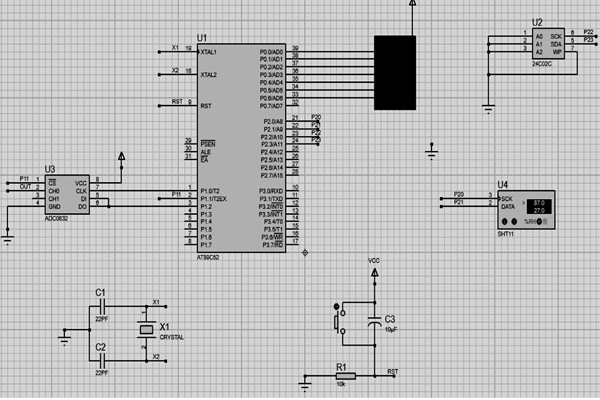

環境監測系統濕溫度傳感器選用盛世瑞恩公司的SHT11數字式傳感器，數據傳送性能好；存儲器模塊采用EEPROM 24C02C型號作為存儲器來存儲數據采集終端的數據，其體積小，對數據的保存性能好；A/D轉換模塊采用ADC0832型號；原理圖如圖所示。
環境監測系統無線通信電路采用SIMCOM公司推出的SIM900A， 實現采集數據的TCP通信。SIM900A是一款2頻的GSM/GPRS模塊，物理尺寸小，對工作溫度適應性強， 串口數據傳輸速率快。
